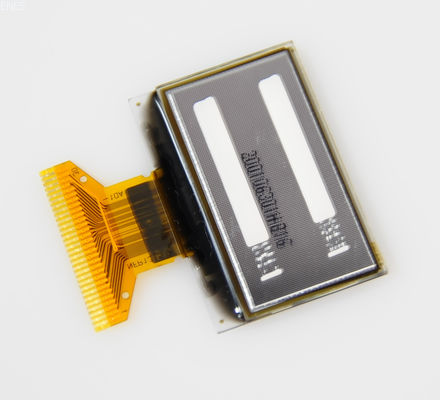

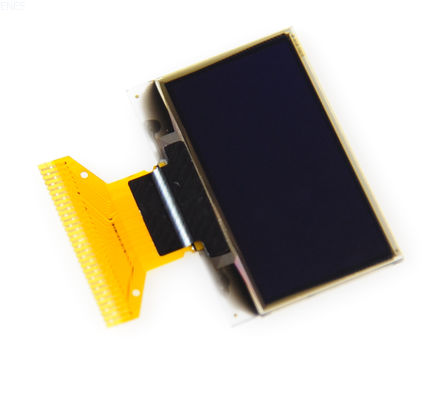

| 크기: | 1.3인치 | Outline Size: | 35.5(L)×31.0(W)×3.1(T) |
|---|---|---|---|
| 색상 표시: | 흰색 (흑백) | Display type: | 128×64 dots |
| View Area: | 31.42×16.7mm | 디스플레이 영역: | 29.42 × 14.7 |
| Dots size: | 0.21×0.21 | Dots pitch: | 0.23×0.23 |
| View Direction: | Full View | Interface mode: | I2C |
| VCC&VPP(Type): | 3.3 V & 9.0V | Luminance: | 110cd/m2 |
| Operation Temp: | -40~+85℃ | Storage Temp: | -45~+90℃ |
| 구멍 비율: | 83.3% | Active Area: | 29.42*14.7mm |
| 드라이브 LC: | SH1106G | Drive Method: | VCC=3.3V~4.2V/I0VDD=3.3V |
| 표시: | OLED(백색) | ||
| 강조하다: | 128x64 OLED LCD 디스플레이,1.3' OLED LCD 디스플레이,SH1106G 필름 스크린 |
||
특징
SH1106
1.최대 128 X 64 점 행렬 패널을 지원
2.내장 128 X 64 비트 SRAM
3.작동 전압:
- 로직 전압 공급: VDD= 3.3V4.2V
- OLED 작동 전압 공급:
내부 VPP 발전기 = 6.4V - 9.0V
4.최대 세그먼트 출력 전류: 200mA
5.최대 통용 싱크 전류: 27mA
6.4선 직렬 주변 인터페이스, 400KHz 빠른 I2C 버스 인터페이스
7.프로그래밍 가능한 프레임 주파수 및 멀티플렉스 비율
8.행 재구성 및 열 재구성 (ADC)
9.수직 스크롤
10.온칩 오시레이터
11.프로그램 가능한 내부 충전 펌프 회로 출력
12.단색 패시브 OLED에서 256단계 대비 조절 패널
13.낮은 전력 소비
- 잠자리 모드: <5mA
핀 연결
|
핀 번호 |
핀 아웃 |
I/O |
설명 |
|
1 |
VDD |
3.3~4.2V |
디스플레이 모듈 회로의 전원 공급 장치. |
|
2 |
GND |
P |
땅. |
|
3 |
SCK |
난 |
S에리얼 클럭 입력PIN번호 |
|
4 |
SDA |
난 |
S에리얼데이터 입력PIN번호 |

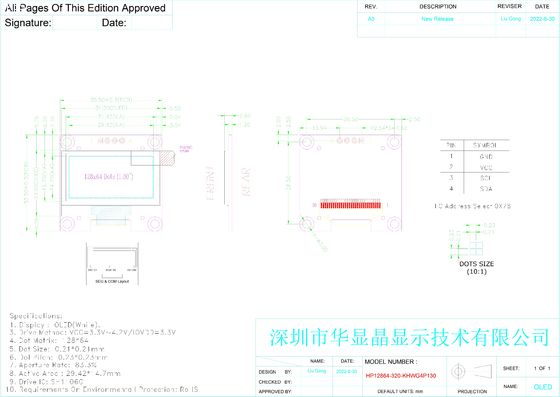

패널 레이아웃 다이어그램
블록 다이어그램
절대 최고 등급
|
항목 |
상징 |
미니 |
맥스 |
UNIT |
|
로직에 대한 전력 공급 |
VDD-VSS |
-0.3 |
5.5 |
V |
|
드라이브 IC에 대한 전원 공급 장치 |
VPP-VSS |
-0.3 |
14.0 |
V |
|
입력 전압 |
VDD-VSS |
-0.3 |
6.0 |
V |
|
전류 공급 |
Icc |
-0.3 |
200 |
mA |
|
작동 온도 |
위쪽 |
-40 |
85 |
°C |
|
저장 온도 |
Tstg |
-45 |
90 |
°C |
참고: 위의 모든 전압은 GND=0V의 기준입니다.
참고: 이 모듈이 위의 절대적 최대 용량 이상의 용량을 사용할 때 모듈의 영구적인 파열이 발생할 수 있습니다. 또한 정상적인 작동을 위해,
이 모듈은 섹션 3에 따른 조건에서 사용하는 것이 바람직합니다.모듈의 장애가 발생할 수 있고 모듈의 신뢰성이 악화될 수 있습니다..
전기적 특성 (Vss=0V)
|
항목 |
기호 |
조건 |
미네 |
유형 |
맥스 |
단위 |
N오트 |
|
전원 공급 |
VCC-VSS |
Ta=25°C |
3.3 |
4.2 |
5.0 |
볼트 |
|
|
드라이브 공급 |
VPP-VSS |
Ta=25°C |
6.4 |
8.0 |
9.0 |
볼트 |
|
|
입력 전압 |
VIL |
Vdd=3.3V±5% |
VSS |
- |
0.2VDD |
볼트 |
|
|
|
VIH |
|
0.8VDD |
- |
VDD |
볼트 |
|
|
오유넣는 V노화 |
VoL |
Vdd=3.3V±5% |
VSS |
- |
0.2VDD |
볼트 |
|
|
|
VoH |
|
0.8VDD |
- |
VDD |
볼트 |
|
|
공급 전류 |
난CC |
VCC =4.2V |
- |
10 |
- |
mA |
|
|
|
|
|
|
|
|
|
|
전기 광학 특성
|
항목 |
기호 |
조건 |
미네 |
유형. |
맥스 |
단위 |
N오트 |
|
밝기 |
Lbr |
With 포라리저 |
100 |
120 |
- |
Cd/m2 |
|
|
C.I.E. (백색) |
X,Y |
C.I.E 1931년 |
0.28 |
0.32 |
0.35 |
|
|
|
|
|
|
0.31 |
0.35 |
0.39 |
|
|
|
어두운 방 대조 |
CR |
VDD=3.3V |
- |
2000:1 |
- |
|
|
|
뷰앵글 |
|
|
|
160 |
180 |
|
학위 |
* VDD에서 취한 광학적 측정 =3.3V.VPP=8.0V
환경 요구
고객의 시험 및 측정은 다음 조건에서 수행되어야 합니다.
온도: 23± 5°C
습도: 55± 15% RH
형광등: 30W
패널과 램프 사이의 거리: ≥50cm
패널과 검사자의 눈 사이의 거리:≥30cm
검사는 손가락 장갑 (또는 손가락 덮개) 을 착용해야 합니다.
검사 테이블 또는 지그는 반전전역적일 수 있어야 합니다.
포장에 대한 사양
|
포장재 |
||||
|
- 아니 |
항목 |
모델 |
크기 (mm) |
양 |
|
1 |
LCM |
- |
- |
-- |
|
2 |
POF |
- |
- |
-- |
|
3 |
트레이 |
- |
- |
-- |
|
4 |
작은 상자 |
- |
385.0×315.0×200.0 |
2 |
|
5 |
BIG BOX |
- |
398.0×331.0×430.0 |
1 |
